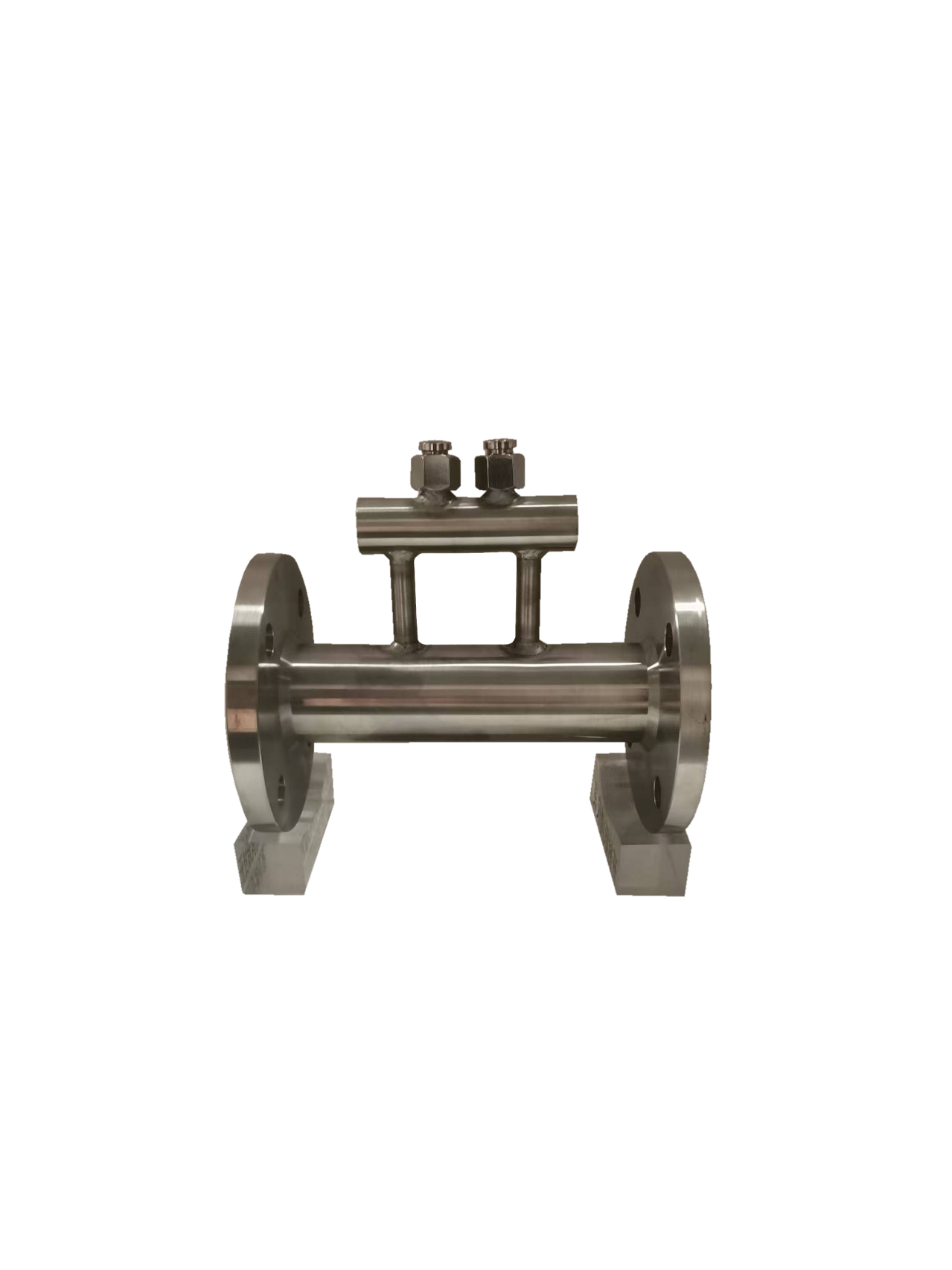

节流装置是基于流体节流原理（伯努利方程）设计的流量测量元件，通过改变管道内流体流通截面积，使流体形成稳定压差，依据压差与流量的对应关系精准推算流量数值，是工业领域应用成熟、通用性强的流量测量设备，常与差压变送器配套使用。
核心工作原理
当流体流经孔板、喷嘴等节流元件时，流通截面收缩，流体流速加快、静压降低，在节流元件前后形成稳定压差。压差与流体流量的平方呈对应关系，流量越大，压差数值越大。通过差压变送器精准采集压差数据，结合介质密度、管道口径等参数换算，即可得出介质的体积流量或质量流量。
为保障测量精度，节流元件前后需保留足够长度的直管段，常规要求为前端10~20倍管径、后端5~10倍管径，保证流体流态平稳，避免扰动影响测量稳定性。
主要类型与结构
节流装置的核心部件为节流元件，行业内主要分为标准节流元件与非标准节流元件两大类。
标准节流元件：严格依据ISO 5167国际标准设计制造，标准化程度高，无需单独标定即可投入使用，主流类型包含孔板、喷嘴、文丘里管。
孔板：采用带圆形节流孔的金属板式结构，结构简单、加工便捷、性价比高，是工业常用节流元件，存在一定压力损失。
喷嘴：流线型结构设计，压力损失小、抗磨损性能优异，适配蒸汽等高速流体工况。
文丘里管：采用渐缩、渐扩一体式结构，压力损失低，运行稳定性好，适用于高精度工况，但加工工艺复杂，整体成本相对偏高。
非标准节流元件：包含文丘里喷嘴、偏心孔板等类型，可适配含少量杂质的特殊流体，需根据实际工况单独标定后使用。
主要特点
产品优势：整体结构坚固稳定，无机械运动部件，故障率低、维护成本低；适配介质广泛，可满足气体、液体、蒸汽等多种介质测量需求，最高可适配800℃高温、100MPa高压复杂工况；产品符合标准化设计规范，选型、安装、运维流程统一；性价比突出，适配DN50~DN1000大口径管道流量测量场景。
产品局限：孔板类节流装置压力损失相对明显，会小幅增加流体输送能耗；测量精度处于中等水平，常规精度区间为±1.0%~±2.5%，对流体流态、管道直管段安装要求较高；长期使用易受介质腐蚀、管道结垢影响，含大量杂质的流体易造成节流孔堵塞，需定期维护清理。
典型应用场景
节流装置适配性强，广泛应用于电力、化工、石油、冶金等各类工业领域，核心应用场景如下：
电力行业：锅炉蒸汽流量计量、设备冷却水流量监测；
化工行业：酸碱溶液、各类化工原料的管道流量精准计量；
石油化工行业：原油、成品油等油品输送流量监测统计；
能源行业：城市燃气、热力管网介质流量计量，多与差压变送器配套使用。
